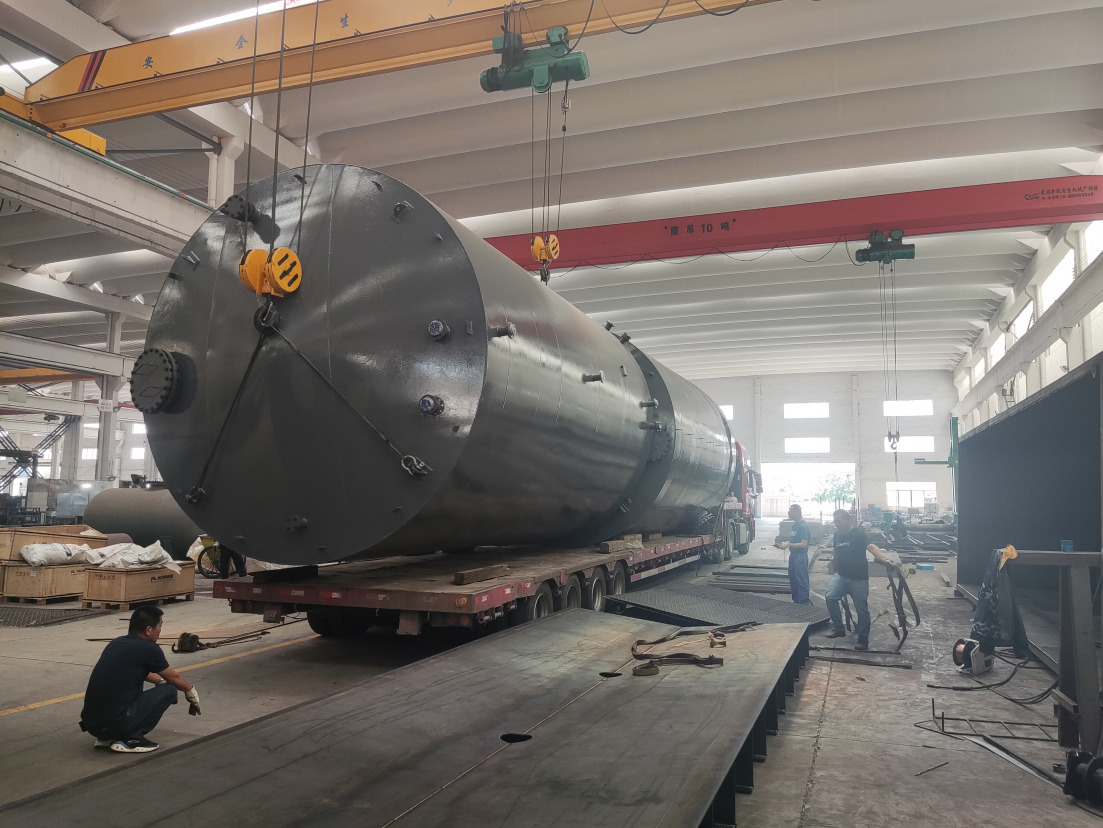

?鋼襯塑儲罐通過?鋼網(wǎng)骨架焊接?與?滾塑成型?的協(xié)同工藝實(shí)現(xiàn)金屬與塑料的復(fù)合結(jié)構(gòu)?6。在Q235碳鋼基體表面，采用等離子噴涂技術(shù)形成50-200μm的粗糙層，增加聚乙烯（PE）材料的附著力，結(jié)合強(qiáng)度可達(dá)15MPa以上?6。模具在滾塑過程中以雙軸旋轉(zhuǎn)方式（轉(zhuǎn)速5-20rpm）將PE粉末均勻熔融，形成2-5mm的無縫防腐層，徹底消除傳統(tǒng)襯里工藝的接縫缺陷?7。
該技術(shù)突破性地將金屬的?機(jī)械強(qiáng)度?（抗拉強(qiáng)度≥400MPa）與塑料的?耐腐蝕性?（耐PH1-14介質(zhì)）相結(jié)合?6。通過龜甲鋼網(wǎng)結(jié)構(gòu)設(shè)計(jì)，儲罐抗負(fù)壓能力提升至-0.095MPa，解決傳統(tǒng)全塑儲罐易變形的痛點(diǎn)?6。
?極端環(huán)境適應(yīng)性?
耐溫范圍擴(kuò)展至-196℃（液氮）至180℃（蒸汽），比普通PE儲罐提升120%?6
通過10萬次循環(huán)壓力測試（0-1.6MPa），疲勞壽命超過20年?6
?安全防護(hù)升級?
三層復(fù)合結(jié)構(gòu)（鋼殼體→龜甲鋼網(wǎng)→PE層）使抗沖擊強(qiáng)度達(dá)50kJ/m2，抵御運(yùn)輸碰撞風(fēng)險(xiǎn)?6
法蘭口采用迷宮式密封設(shè)計(jì)，VOC揮發(fā)量降低至＜10ppm，符合環(huán)保排放標(biāo)準(zhǔn)?7
?經(jīng)濟(jì)性突破?
某煉油廠硫化氫吸收塔采用鋼襯塑技術(shù)后，維護(hù)周期從6個(gè)月延長至5年，綜合成本下降60%?6
相比316L不銹鋼儲罐，材料成本降低40%，且無晶間腐蝕風(fēng)險(xiǎn)?6
| 鋼網(wǎng)焊接 | 龜甲網(wǎng)孔徑50×50mm，焊點(diǎn)間距≤80mm | 滲透檢測合格率100%?6 |
| 表面粗化處理 | 等離子噴涂粗糙度Ra≥50μm | 附著力測試≥15MPa?6 |
| PE層滾塑成型 | 模具溫度300±5℃，旋轉(zhuǎn)速度15rpm | 壁厚偏差＜±0.5mm?7 |
| 成品檢測 | 電火花檢測電壓15kV，缺陷率＜0.01個(gè)/㎡ | 100%氣密性測試（0.4MPa）?6 |
| 濃鹽酸儲存 | PE防腐層+鋼網(wǎng)增強(qiáng)，壽命＞15年 | 玻璃鋼儲罐層間剝離風(fēng)險(xiǎn)高?6 |
| 高壓電解液存儲 | 承壓1.6MPa，耐氫氟酸腐蝕 | 不銹鋼罐晶間腐蝕失效?6 |
| 高溫蒸汽冷凝水回收 | 180℃耐溫PE材料，無需冷卻裝置 | 全塑儲罐變形率＞5%/年?7 |
?智能化制造?：引入工業(yè)機(jī)器人實(shí)現(xiàn)鋼網(wǎng)焊接自動(dòng)化，精度提升至±0.1mm?6
?材料創(chuàng)新?：開發(fā)PTFE/PE共混材料，耐溫上限提升至250℃?7
?綠色工藝?：采用回收聚乙烯原料，使碳排放降低30%?6
鋼襯塑復(fù)合技術(shù)通過?結(jié)構(gòu)創(chuàng)新?與?工藝升級?，正在重新定義工業(yè)防腐設(shè)備的標(biāo)準(zhǔn)，為化工、新能源、環(huán)保等領(lǐng)域提供更安全、更經(jīng)濟(jì)的解決方案?
